Zváracie roboty
Zákazkové priemyselné zváracie roboty a výrobca automatizovaných robotických článkov|EMET

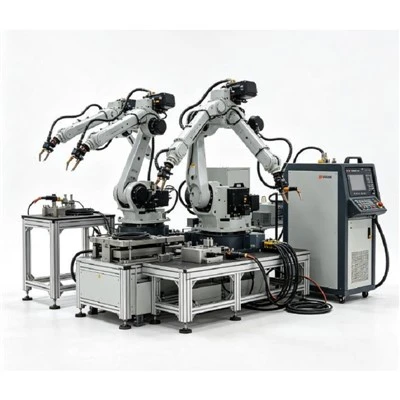

EMET vyrába priemyselné zváracie roboty a prispôsobené robotické zváracie systémy pre opakované aplikácie spájania kovov.
Naše systémy sú nakonfigurované podľa vášho obrobku, materiálu, procesu zvárania, objemu výroby a rozloženia závodu. Sortiment zahŕňa 6-osové zváracie roboty, robotické zváracie systémy MIG/MAG, robotické zváracie systémy TIG, robotické laserové zváracie systémy, robotické systémy bodového zvárania a automatizované zváracie bunky na mieru.
S výrobnými skúsenosťami od roku 2005, výrobným závodom s rozlohou viac ako 3 200 m² a viac ako 100 kvalifikovanými zamestnancami, EMET dodáva priemyselné stroje medzinárodným B2B zákazníkom a podporuje prispôsobené inžinierske a exportné požiadavky.
V-domácej výrobe:
Úplná kontrola kvality nad výrobou zariadení, pod{0}}zostavením, integráciou a skúšobným zváraním.
Konfigurácia{0}}založená na aplikácii:
Užitočné zaťaženie robota, pracovný polomer, procesné nástroje, prípravky a polohovadlá vybrané špeciálne pre váš obrobok.
Integrácia buniek na kľúč:
Bezproblémová koordinácia medzi ramenom robota, zváracím zdrojom, prípravkami, bezpečnostnými blokovaniami a hlavnými ovládacími prvkami PLC.
Prispôsobené inžinierstvo:
Prispôsobiteľné ne-štandardným rozmerom obrobku, malým výrobným priestorom a špecializovaným zváracím sekvenciám.
Podpora exportu:
Profesionálne exportné balenie (odolné proti vlhkosti-, pohlcujúce nárazy-) a kompletná prepravná dokumentácia pre medzinárodnú logistiku.
Špecifikácie
|
Parameter |
Zverejnená špecifikácia |
|
Dostupné užitočné zaťaženie |
50 kg / 100 kg |
|
Maximálny pracovný rádius |
Až 2 732 mm |
|
Opakovateľnosť polohy |
±0,08 mm |
|
Trieda ochrany |
IP63 |
|
Hmotnosť robota |
Približne . 655 kg |
|
Prevádzková teplota |
0-45 stupňov |
|
Relatívna vlhkosť |
20 – 80 %, bez-kondenzácie |
|
Rozsah J1 |
±165 stupňov |
|
Rozsah J2 |
+80 stupeň / -90 stupňov |
|
Rozsah J3 |
+105 stupeň / -75 stupňov |
|
Rozsah J4 |
±180 stupňov |
|
Rozsah J5 |
+98 stupeň / -90 stupňov |
|
Rozsah J6 |
±360 stupňov |
|
J1 Maximálna rýchlosť |
140 stupňov/s |
|
J2 Maximálna rýchlosť |
Približne. 90–93 stupňov/s |
|
J3 Maximálna rýchlosť |
Približne . 108–111 stupňov/s |
|
J4 Maximálna rýchlosť |
205 stupňov/s |
|
J5 Maximálna rýchlosť |
295 stupňov/s |
|
J6 Maximálna rýchlosť |
465 stupňov/s |
|
Uvedená výkonová kapacita |
5,0 kVA |
|
I/O |
9-žilový I/O kábel |
|
Plynový okruh |
1 |
Kľúčové vlastnosti zváracích robotov EMET
Aktualizácie modulárnej automatizácie:
Ľahko sa inovuje pomocou laserových{0}}senzorov na sledovanie švov na automatickú{1}}kompenzáciu tepelnej deformácie alebo odchýlky tolerancie dielov.
Viac{0}}osová flexibilita:
6-stupňový-pohyb voľnosti umožňuje optimalizáciu uhla zatlačenia/potiahnutia aj vo vnútri obmedzených rámov krytu.
Robustné rozpätia užitočného zaťaženia:
Nosnosť plošiny 50 kg a 100 kg zaisťuje stabilitu pri prenášaní ťažkých laserových hláv, dvoj{2}}drôtových horákov alebo bodových{3}}zváracích pištolí.
Rozšíriteľná integrácia Fieldbus:
Podporuje štandardné priemyselné protokoly (Profinet, DeviceNet, EtherNet/IP) pre bezproblémovú komunikáciu s továrenskými PLC.
Presná koordinácia uchopenia obrobku:
Synchronizuje pohyb priamo so servo-externými polohovadlami pre nepretržité 360-stupňové kruhové zváranie.
Hlavné komponenty kompletnej zváracej bunky EMET
Plne funkčná automatizovaná zváracia bunka integruje desať hlavných prvkov:
Robotický manipulátor:Vykonáva vysoko presný{0}}fyzický pohyb.
Hlavný ovládač:Zaoberá sa matematikou trajektórie, I/O signálmi a logikou sekvencie zvárania.
Zvárací zdroj:Dodáva regulovanú energiu oblúka alebo lasera.
Zvárací horák / laserová hlava:Dodáva energiu a ochranný plyn do kĺbu.
Jednotka podávania drôtu:Hladko privádza spotrebný drôt do zóny oblúka.
Vlastný prípravok/prípravok:Drží obrobok pevne, aby sa zabránilo deformácii tepla.
Servo polohovadlo:Otočí súčiastku, aby sa zachovala spodná{0}}orientácia pri zváraní.
Bezpečnostný kryt:Chráni pracovníkov pomocou svetelných závesov, blokovania a zábleskových{0}}štítnych panelov.
Systém odsávania pár:Odstraňuje škodlivé kovové výpary pri zdroji.
Sledovanie švu/videnie (voliteľné):Dynamicky upravuje dráhu horáka pre odchýlku švu.
Všeobecná kovová výroba:Konštrukčné rámy, podstavce strojov, plechové kryty, konštrukčné konzoly.
Automobilový priemysel a doprava:Držiaky podvozku, výfukové potrubia, rúrkové zostavy, rámy sedadiel.
Poľnohospodárske stroje:Rámy ťažkých podvozkov, ramená výložníkov, zostavy kormidla, korby pluhu.
Stavebné vybavenie:Podperné vzpery, spojenia lyžíc, ťažké konštrukčné držiaky.
Oceľové a hliníkové konštrukcie:Opakovateľné spájanie nosníkov, podlahové rošty, modulárne rámy domov.
Možnosti procesu zvárania
Výber závisí od typu kovu, hrúbky steny, dizajnu spoja a estetických požiadaviek.
Zváranie MIG/MAG:
Vysokorýchlostný{0}}proces podávania drôtu ideálny pre uhlíkovú oceľ, konštrukčnú oceľ a hrubé hliníkové platne. Bežné v rámoch strojov, prívesoch a stavebných konštrukciách.
TIG zváranie:
Poskytuje ultra{0}}čistý zvar bez rozstrekov-s presnou tepelnou kontrolou. Ideálne pre tenkú nehrdzavejúcu oceľ, potravinárske-zariadenia a príslušenstvo pre letectvo.
Laserové zváranie:
Extrémne úzka tepelne-ovplyvnená zóna (HAZ), ktorá zabraňuje deformácii kovu pri vysokých rýchlostiach. Ideálne pre zostavy tenkých plechov, hliníkové mriežky a presné snímače.
Bodové zváranie:
Efektívne odporové zváranie pre prekrývanie plechov bez prídavného drôtu. Ideálne pre automobilové panely, kovové skrine a kryty domácich spotrebičov.
Ako funguje automatizovaná zváracia bunka
Načítava sa:Surový obrobok sa vkladá do stanice ručne alebo pomocou automatizovanej manipulácie.
Upevnenie:Rýchla{0}}upínacia pneumatika alebo manuálne prepínače zaisťujú súčiastku v presnom nulovom{1}}zarovnaní.
Umiestnenie robota:Rameno robota sa rýchlo presunie do pred{0}}naprogramovanej počiatočnej polohy oblúka-.
zváranie:Napájací zdroj a horák vykonávajú sekvenciu zvárania so synchronizovanou rýchlosťou a pokrytím plynu.
Kontrola:Operátor alebo automatizovaný optický senzor overí úplnosť zvaru a profil húsenice.
Vykladanie:Hotový zvarenec sa odopne a uvoľní na následné spracovanie.
Vyberie a nakonfiguruje váš robotický systém
Pred kontaktovaním nás nemusíte poznať presné čísla modelov robotov. Bunku vytvoríme na základe údajov o vašich produktoch prostredníctvom 5-krokového hodnotenia:
Parametre obrobku
Rozmery (D x Š x V), hmotnosť, typ základného kovu a hrúbka steny.
01
Špecifikácie zvárania
Umiestnenie švov, typy spojov (na zadok, presah, zaoblenie), celková dĺžka švu a vizuálne štandardy.
02
Výrobné ciele
Požadovaný výkon na smenu/deň, štruktúra zmeny a cieľový čas cyklu na diel.
03
Podmienky rastlín
Dostupná podlahová plocha, hlavné napájanie, vetranie a prístup k žeriavu.
04
Systémové inžinierstvo
EMET vyhodnocuje užitočné zaťaženie, dosah, model napájania, upnutie upínacieho zariadenia a bezpečnostné rozloženie a predstavuje kompletný technický návrh.
05
Pred odoslaním sa každá integrovaná bunka podrobuje kompletnému testovaniu FAT v našom zariadení, vrátane:
Overenie pohybu viacosového robota a logickej sekvencie{0}.
Plný{0}}výkon skúšobného zvárania na vzorových dieloch dodaných zákazníkom-.
Kontrola synchronizácie polohovača a upnutia prípravku.
Testy blokovania bezpečnostného systému a núdzového zastavenia.
Medzinárodné exportné balenie a doprava
Ochrana:
Odolné-drevené obaly, ktoré spĺňajú normy ISPM-15 na mori-s vákuovo{4}}utesnenou bariérou proti vlhkosti a antivibračným čalúnením.
Zabezpečenie:
Mechanické uzamknutie-kĺbov robota, aby sa zabránilo poškodeniu vnútorných prevodov počas prepravy.
Dokumentácia:
K dispozícii sú prehľadné baliace zoznamy, elektrické schémy, prevádzkové príručky a colná dokumentácia.
